मोल्ड बेस और मानक हिस्से मोल्ड जीवन का निर्धारण क्यों करते हैं?

● 2026-07-30 ● - ● मुझे संदेश दे देना

एक सांचे का जीवनकाल अक्सर गुहा सामग्री और मशीनिंग परिशुद्धता से आंका जाता है। लेकिन जो वास्तव में यह निर्धारित करता है कि कोई साँचा विश्वसनीय और अनुमानित रूप से अपने डिज़ाइन जीवन तक पहुँच सकता है या नहीं, वह वह हिस्सा है जिस पर कोई ध्यान नहीं देता है -मोल्ड बेस और मानक भाग.

साँचे का आधार कंकाल है। मानक भाग जोड़ हैं। यदि कंकाल गलत संरेखित है और जोड़ ढीले हैं, तो सबसे अच्छी कैविटी भी नहीं टिकेगी।

द मोल्ड बेस: द फाउंडेशन फॉर एवरीथिंग

साँचे का आधार पूरे साँचे का वाहक है। यह सभी कार्यात्मक घटकों - कैविटी, कोर, इजेक्शन सिस्टम, कूलिंग सिस्टम और गेटिंग सिस्टम को एक सटीक ढांचे में एकीकृत करता है, यह सुनिश्चित करता है कि वे हर खुले और बंद चक्र के साथ बिल्कुल उसी स्थिति में लौट आएं।

एक मानक मोल्ड बेस के मुख्य घटक

अवयव	समारोह
शीर्ष क्लैंपिंग प्लेट	इंजेक्शन मशीन के स्थिर प्लेटन के लिए तय; स्प्रू झाड़ी को धारण करता है
एक प्लेट	गुहा धारण करता है; इंजेक्शन का दबाव सहन करता है
बी प्लेट	मूल को धारण करता है; इजेक्शन प्रणाली का समर्थन करता है
स्पेसर ब्लॉक	इजेक्शन स्ट्रोक के लिए जगह प्रदान करें
नीचे क्लैंपिंग प्लेट	इंजेक्शन मशीन की चलती हुई प्लेटिन से जुड़ा हुआ
इजेक्टर प्लेट + इजेक्टर रिटेनर प्लेट	माउंट इजेक्टर पिन; इजेक्शन बल संचारित करें
गाइड पिन और गाइड बुशिंग	खोलने और बंद करने के दौरान संरेखण सटीकता सुनिश्चित करें

इन प्लेटों को स्टैक्ड किया जाता है, स्क्रू से लॉक किया जाता है, और हर चक्र में स्थिति की पुनरावृत्ति की गारंटी के लिए गाइड पिन और बुशिंग पर भरोसा किया जाता है।

मोल्ड बेस के लिए दो मुख्य प्रदर्शन आवश्यकताएँ

कठोरता सबसे पहले आती है. इंजेक्शन का दबाव सैकड़ों किलोग्राम प्रति वर्ग सेंटीमीटर तक पहुंच सकता है। यदि मोल्ड बेस में कठोरता का अभाव है, तो यह उच्च दबाव में विकृत हो जाएगा - विभाजन रेखा खुल जाती है, फ्लैश दिखाई देता है; कोर बदल जाता है, दीवार की मोटाई असमान हो जाती है; इजेक्टर पिन बंधते हैं, और पूरे सांचे को अलग करना होगा।

परिशुद्धता दूसरे नंबर पर है. गाइड पिन और बुशिंग के बीच फिट क्लीयरेंस, साथ ही प्रत्येक प्लेट की समतलता और चौकोरता, सीधे यह निर्धारित करती है कि क्या मोल्ड सुचारू रूप से खुलता और बंद होता है और क्या उत्पाद के आयाम स्थिर रहते हैं।

मानक हिस्से: सबसे सस्ते घटक जो अक्सर विफल हो जाते हैं

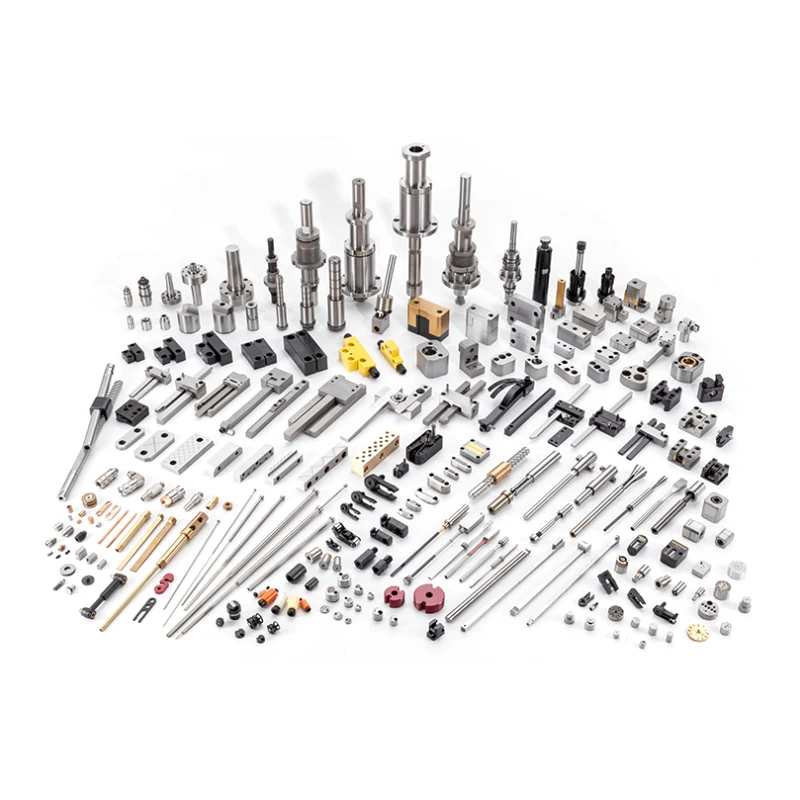

मानक भाग एक साँचे में सभी गैर-गुहा, गैर-कोर विनिमेय घटक होते हैं। गाइड पिन, बुशिंग, इजेक्टर पिन, स्प्रिंग्स, सील, लोकेटिंग रिंग, लॉकिंग ब्लॉक - ये सभी मायने रखते हैं।

वे साधारण दिखते हैं, वे खरीदने में सस्ते होते हैं, लेकिन सभी मोल्ड विफलताओं में से आधे से अधिक इन घटकों के कारण होते हैं।

1. गाइड पिन और बुशिंग्स

मार्गदर्शन प्रणाली प्रत्येक समापन के साथ गतिशील और स्थिर हिस्सों का सटीक संरेखण सुनिश्चित करती है। अधिकांश मोल्ड विफलताएं मार्गदर्शन सटीकता की हानि के साथ शुरू होती हैं।

सामग्री: SUJ2 बियरिंग स्टील या SKD11 टूल स्टील, HRC 58-62 तक उच्च-आवृत्ति इंडक्शन हार्डनिंग के साथ, इसके बाद Ra 0.2-0.4 सतह फिनिश तक सटीक पीसने के साथ।

फ़िट क्लीयरेंस: आमतौर पर 0.02-0.05 मिमी, मोल्ड आकार पर निर्भर करता है। बहुत बड़ा, और कोर तथा गुहा गलत संरेखित हैं। बहुत छोटा, और खुलने और बंद होने का प्रतिरोध बढ़ जाता है, जिससे पित्त हो जाता है।

विफलता मोड:

पिनों पर गैलिंग → अपर्याप्त स्नेहन या असमान लोडिंग के कारण
घिसी हुई झाड़ियाँ → सेवा जीवन का अंत; उन्हें बदलें
मुड़े हुए पिन → इंजेक्शन मशीन से असंतुलित इजेक्शन या गलत संरेखित क्लैम्पिंग बल के कारण

2. इजेक्टर पिन, स्लीव्स और पुश रॉड्स

इजेक्शन सिस्टम उच्चतम साइकिलिंग आवृत्ति और मोल्ड के किसी भी हिस्से की सबसे जटिल लोडिंग को देखता है।

इजेक्टर पिन: कठोर युक्तियों के साथ SKH51 हाई-स्पीड स्टील या SKD61 हॉट-वर्क टूल स्टील से बना है। गाइड होल के साथ फिट क्लीयरेंस 0.015-0.025 मिमी होना चाहिए। बहुत कड़ा, और पिन बंध जाता है। बहुत ढीला, और इजेक्शन बिंदु पर फ्लैश दिखाई देता है।

इजेक्टर पिन टूटने के दो मुख्य कारण: इजेक्शन बल डिमोल्डिंग प्रतिरोध केंद्र से ऑफ-सेंटर है, या रिटर्न के दौरान पिन प्रभावित होता है।

स्प्रिंग्स: इजेक्टर प्लेट को वापस करने के लिए जिम्मेदार। सबसे अधिक अनदेखा किया जाने वाला मुद्दा वसंत की थकान है। हजारों संपीड़न के बाद, मुक्त ऊंचाई कम हो जाती है। इजेक्टर प्लेट पूरी तरह से वापस आने में विफल हो जाती है, और इजेक्टर पिन अगले समापन के दौरान स्थिर आधे हिस्से से टकराते हैं।

जाँच विधि: प्रत्येक 100,000 चक्रों में स्प्रिंग मुक्त ऊँचाई का निरीक्षण करें। यदि यह मूल ऊंचाई के 90% से कम हो गया है तो इसे बदल दें।

3. सील और बाफ़ल

दुकान के फर्श पर शीतलन प्रणाली में पानी का रिसाव सबसे आम अचानक विफलता है।

सील (ओ-रिंग्स): उच्च तापमान वाले सिलिकॉन रबर या फ्लोरोरबर से बने होते हैं, जिनकी ऊपरी तापमान सीमा क्रमशः 200°C और 260°C होती है। विफलता उच्च तापमान की उम्र बढ़ने, सख्त होने या संपीड़न सेट के कारण होती है। प्रत्येक 500,000 चक्र या वार्षिक, जो भी पहले हो, बदलें।

बाफ़ल: स्थानीयकृत शीतलन के लिए जल प्रवाह की दिशा को पुनर्निर्देशित करें। सबसे आम विफलता स्केल ब्लॉकेज है - विशेष रूप से कठोर पानी वाले क्षेत्रों में गंभीर। नरम पानी का उपयोग करें या जंग-रोधी और स्केल-विरोधी योजक जोड़ें।

4. रिंग्स और लॉकिंग ब्लॉक्स का पता लगाना

रिंगों का पता लगाना: इंजेक्शन मशीन नोजल के साथ केंद्रित, शीर्ष क्लैंपिंग प्लेट पर लगाया गया। गलत चयन नोजल और स्प्रू बुशिंग के बीच विलक्षणता का कारण बनता है - सबसे अच्छा, सामग्री लीक; सबसे खराब स्थिति में, स्प्रू बुशिंग और नोजल दोनों क्षतिग्रस्त हो जाते हैं।

लॉकिंग ब्लॉक: स्लाइड (साइड-कोर) लॉकिंग के लिए उपयोग किया जाता है। जब पहना जाता है, तो लॉकिंग बल अपर्याप्त होता है, और इंजेक्शन के दबाव में स्लाइड पीछे की ओर खिसक जाती है, जिससे उत्पाद के किनारे पर फ्लैश हो जाता है। इंडेंटेशन या घिसाव के लिए लॉकिंग सतहों का नियमित रूप से निरीक्षण करें। समस्या निवारण से पहले फ़्लैश प्रकट होने की प्रतीक्षा न करें।

मानक हिस्से अक्सर विफल क्यों होते हैं?

मानक भाग किसी साँचे में सबसे आसानी से मानकीकृत, सबसे सस्ते और कम से कम ध्यान देने योग्य घटक होते हैं।

और ठीक इसलिए क्योंकि वे सस्ते और ध्यान देने योग्य नहीं हैं, वे सबसे अधिक उपेक्षित हैं:

गाइड पिन सूख जाते हैं—कोई जाँच नहीं करता
स्प्रिंग्स का उपयोग तब तक किया जाता है जब तक वे टूट न जाएं
ओ-रिंग्स लीक हो जाती हैं, और कोई उनके चारों ओर टेप लपेट देता है और चलता रहता है
इजेक्टर पिन थोड़े मुड़े हुए हैं, लेकिन "वे अभी भी काम करते हैं"

इन सभी "यह अभी भी काम करता है" निर्णयों का संचयी परिणाम: कुछ डॉलर मूल्य का स्प्रिंग टूट जाता है, इजेक्टर प्लेट जाम हो जाती है, मरम्मत के लिए पूरे सांचे को मशीन से खींच लिया जाता है, उत्पादन क्षमता के घंटे नष्ट हो जाते हैं, और रखरखाव लागत में हजारों डॉलर का ढेर लग जाता है।

चयन सिद्धांत

मोल्ड आधार चयन

कारक	चयन दिशानिर्देश
साँचे का आकार	पर्याप्त कठोरता के लिए मोल्ड आधार की लंबाई और चौड़ाई भाग के अनुमानित क्षेत्र से कम से कम 50% अधिक होनी चाहिए
इंजेक्शन का दबाव	उच्च दबाव वाली सामग्री (पीए, पीपीएस) को समर्थन स्तंभों के साथ मोटी प्लेटों या मोल्ड बेस की आवश्यकता होती है
जीवन को ढालें	500,000 चक्रों से कम: मानक मोल्ड आधार पर्याप्त है; 1,000,000 से अधिक चक्र: कस्टम उच्च-शक्ति मोल्ड बेस
इंजेक्शन मशीन विशिष्टता	रिंग व्यास, टाई-बार रिक्ति और इजेक्टर छेद की स्थिति का पता लगाना मशीन से मेल खाना चाहिए

मानक भागों का चयन

अवयव	चयन दिशानिर्देश
गाइड पिन/झाड़ियाँ	व्यास ≥ 0.3 × क्लैंपिंग बल (अनुभवजन्य); सतहों पर तेल के खांचे या स्नेहन छेद होने चाहिए
इजेक्टर पिन	व्यास ≥ 0.6 × भाग दीवार की मोटाई; टिप ज्यामिति डिमोल्डिंग प्रतिरोध दिशा द्वारा निर्धारित की जाती है
स्प्रिंग्स	संपीड़न ≤ अधिकतम स्वीकार्य का 75%; वापसी बल ≥ 1.5 × कुल इजेक्शन प्रतिरोध
मुहरें	तापमान रेटिंग मोल्ड तापमान से कम से कम 20°C ऊपर होनी चाहिए; संपीड़न अनुपात 15%-25%
छल्लों का पता लगाना	इंजेक्शन मशीन प्लैटन होल के साथ OD फिट सहनशीलता: H7/f7

रखरखाव: कोई तकनीकी जटिलता नहीं, केवल निष्पादन अनुशासन

मोल्ड बेस और मानक भाग का रखरखाव जटिल नहीं है। इसके लिए आवृत्ति और अनुशासन की आवश्यकता है।

आवृत्ति	काम
हर पारी	गाइड पिन और झाड़ियों को लुब्रिकेट करें; असामान्य इजेक्टर पिन शोर को सुनें
साप्ताहिक	सभी बन्धन पेंचों (मोल्ड बेस के आसपास और इजेक्टर प्लेटों पर) को ढीला करने के लिए जांचें
महीने के	स्प्रिंग मुक्त ऊंचाई मापें और रिकॉर्ड करें; सख्त होने या टूटने के लिए सीलों का निरीक्षण करें
त्रैमासिक	गाइड पिन/बुशिंग फिट क्लीयरेंस की जाँच करें; लॉकिंग ब्लॉक घिसाव का निरीक्षण करें
वार्षिक या प्रत्येक 500,000 चक्र	सभी स्प्रिंग्स और सील बदलें; गाइड पिन और बुशिंग को घिसाव की स्थिति के आधार पर बदलें

दोष निदान त्वरित संदर्भ

लक्षण	पहले जांचें	निरीक्षण विधि
उत्पाद पर फ़्लैश	घिसे हुए गाइड पिन/झाड़ियाँ; अपर्याप्त मोल्ड आधार कठोरता	पिन क्लीयरेंस की जाँच करें; लाल लीड के साथ संपर्क पैटर्न परीक्षण
इजेक्टर पिन सुचारू रूप से नहीं चलते हैं	मुड़े हुए पिन; थकान स्प्रिंग्स; घिसे-पिटे मार्गदर्शक स्तंभ	पिन की सीधीता की जाँच करें; स्प्रिंग मुक्त ऊँचाई मापें
इजेक्टर प्लेट पूरी तरह से वापस नहीं आती है	स्प्रिंग्स छोटा; गाइड स्तंभों को बांधना	स्प्रिंग्स बदलें; गाइड खंभों को साफ और चिकना करें
शीतलन प्रणाली में पानी का रिसाव	घिसे हुए या क्षतिग्रस्त ओ-रिंग्स; असफल बाफ़ल सील	दबाव-परीक्षण शीतलन सर्किट; ओ-रिंग की स्थिति का निरीक्षण करें
स्लाइड लॉकिंग विफलता	घिसे-पिटे लॉकिंग ब्लॉक; घिसी-पिटी स्लाइड गाइड रेल	लॉकिंग सतह इंडेंटेशन का निरीक्षण करें; स्लाइड-टू-गाइड क्लीयरेंस मापें
खोलने/बंद करने के दौरान असामान्य शोर	सूखे या पित्तयुक्त गाइड पिन	पिन सतह का निरीक्षण करें; चिकना करना या बदलना

The मोल्ड बेस और मानक भागयह निर्धारित न करें कि उत्पाद कितना सुंदर दिखता है—यह कैविटी का काम है। वे केवल एक ही चीज़ निर्धारित करते हैं: क्या साँचा अपने इच्छित जीवन के दौरान भागों का विश्वसनीय और लगातार उत्पादन कर सकता है।

एक गलत संरेखित कंकाल शक्ति संचारित नहीं कर सकता, चाहे मांसपेशियां कितनी भी मजबूत क्यों न हों। कड़ा जोड़ हिल नहीं सकता, चाहे अंग कितना भी सक्षम क्यों न हो।

मोल्ड बेस का चयन करते समय, हल्केपन पर कठोरता, कीमत पर सटीकता को प्राथमिकता दें। मानक भागों को खरीदते समय, ब्रांड को सबसे महंगा होने की आवश्यकता नहीं है, लेकिन विनिर्देश सही होने चाहिए। दैनिक रखरखाव में, स्प्रिंग्स को निर्धारित समय पर बदलें, गाइड पिनों को नियमित रूप से चिकनाई दें, और जब वे जीवन के अंत तक पहुँच जाएँ तो सील बदल दें। इन कार्यों के लिए किसी तकनीकी कौशल की आवश्यकता नहीं है - बस एक चेकलिस्ट और उसका पालन करने के लिए अनुशासन।
