कॉम्प्लेक्स मोल्ड मूवमेंट में स्लाइड्स क्या महत्वपूर्ण भूमिका निभाती हैं?

एक जटिल इंजेक्शन मोल्ड के अंदर, एक स्लाइड की गति यह निर्धारित कर सकती है कि कोई हिस्सा दोषरहित बनाया गया है या स्क्रैप किया गया है। साइड अंडरकट के साथ मोल्डेड ऑटोमोटिव कनेक्टर पर विचार करें। मुख्य कोर और गुहा भाग को मुक्त करने के लिए आसानी से खुल और बंद नहीं हो सकते हैं; अंडरकट फंस जाएगा. एक स्लाइड तंत्र को भाग के बाहर निकलने से पहले साइड कोर को पीछे खींचते हुए, पार्श्व रूप से चलना चाहिए। यदि स्लाइड बहुत जल्दी चलती है, तो भाग विकृत हो जाता है। यदि यह बहुत देर से चलता है, तो भाग टूट जाता है। यदि यह बंध जाता है, तो सांचा क्षतिग्रस्त हो जाता है। यह जटिल साँचे की गति में स्लाइडों की महत्वपूर्ण भूमिका है। वे ऐसे घटक हैं जो ज्यामिति को ढालने में सक्षम बनाते हैं जो अन्यथा असंभव होता: अंडरकट्स, आंतरिक धागे, साइड छेद और जटिल रूपरेखा। स्लाइड स्टील का एक साधारण टुकड़ा नहीं है; यह एक सटीक तंत्र है जिसे सैकड़ों हजारों चक्रों तक विश्वसनीय रूप से काम करना चाहिए। स्लाइड और उनके संबंधित घटकों की डिज़ाइन, सामग्री और विनिर्माण परिशुद्धता मोल्ड की सफलता निर्धारित करती है।

जटिल साँचे की गति में स्लाइडों के महत्व को कम करके नहीं आंका जा सकता। वे ऐसे घटक हैं जो एक साधारण खुले और बंद सांचे को एक परिष्कृत विनिर्माण प्रणाली में बदल देते हैं जो जटिल भागों का उत्पादन करने में सक्षम है। उन्हें इंजेक्शन मोल्डिंग के उच्च दबाव, प्रक्रिया की थर्मल साइकलिंग और बार-बार सक्रियण के यांत्रिक घिसाव का सामना करना होगा। उन्हें सांचे के खुलने और बंद होने के साथ सटीक समयबद्ध होना चाहिए। और उन्हें माइक्रोन में मापी गई सहनशीलता के अनुसार निर्मित किया जाना चाहिए। यह आलेख जटिल साँचे की गति में स्लाइडों की महत्वपूर्ण भूमिका की जाँच करेगा। हम विभिन्न प्रकार की स्लाइडों, डिज़ाइन सिद्धांतों को कवर करेंगे जो विश्वसनीय संचालन सुनिश्चित करते हैं, सामग्री और विनिर्माण प्रक्रियाएं जो उनके जीवन को निर्धारित करती हैं, और गुणवत्ता नियंत्रण उपाय जो सटीकता सुनिश्चित करते हैं। हम अपने लिए विस्तृत विशिष्टताएँ भी प्रदान करेंगेसटीक मोल्ड घटक और सम्मिलनमोल्डबर्गर मोल्ड इंडस्ट्री कंपनी लिमिटेड में हमारे कारखाने से।

विषयसूची

• 1. मोल्ड स्लाइड क्या है और यह क्यों आवश्यक है?
• 2. जटिल सांचों में प्रयुक्त विभिन्न प्रकार की स्लाइडें क्या हैं?
• 3. स्लाइड मूवमेंट कैसे क्रियान्वित और समयबद्ध होता है?
• 4. कौन सी सामग्रियां और उपचार स्लाइड की स्थायित्व सुनिश्चित करते हैं?
• 5. कौन से डिज़ाइन सिद्धांत स्लाइड विफलता को रोकते हैं?
• 6. कौन सी विशिष्टताएँ उच्च-गुणवत्ता वाले मोल्ड स्लाइड और इंसर्ट को परिभाषित करती हैं?
• 7. अक्सर पूछे जाने वाले प्रश्न (FAQ)
• 8. निष्कर्ष

1. मोल्ड स्लाइड क्या है और यह क्यों आवश्यक है?

एक मोल्ड स्लाइड एक तंत्र है जो मोल्ड गुहा या कोर के एक हिस्से को पार्श्व में, मोल्ड के मुख्य उद्घाटन और समापन दिशा के लंबवत स्थानांतरित करता है। स्लाइड का उद्देश्य ऐसी विशेषताएँ बनाना है जो कि यदि साँचे को मुख्य अक्ष के साथ खोला जाए तो भाग को बाहर निकलने से रोका जा सके। इन सुविधाओं को अंडरकट्स के रूप में जाना जाता है। एक अंडरकट एक साइड होल, एक अवकाश, एक धागा, या कोई भी ज्यामिति हो सकता है जो मोल्ड के उद्घाटन की दिशा के साथ संरेखित नहीं है। स्लाइड के बिना, ये विशेषताएं फंस जाएंगी, और भाग को क्षतिग्रस्त हुए बिना हटाया नहीं जा सकेगा। भाग के बाहर निकलने से पहले स्लाइड रास्ते से हट जाती है, जिससे भाग को सफाई से हटाया जा सकता है। नीचे दी गई तालिका उन सुविधाओं के प्रकारों का सारांश प्रस्तुत करती है जिनके लिए स्लाइड की आवश्यकता होती है।

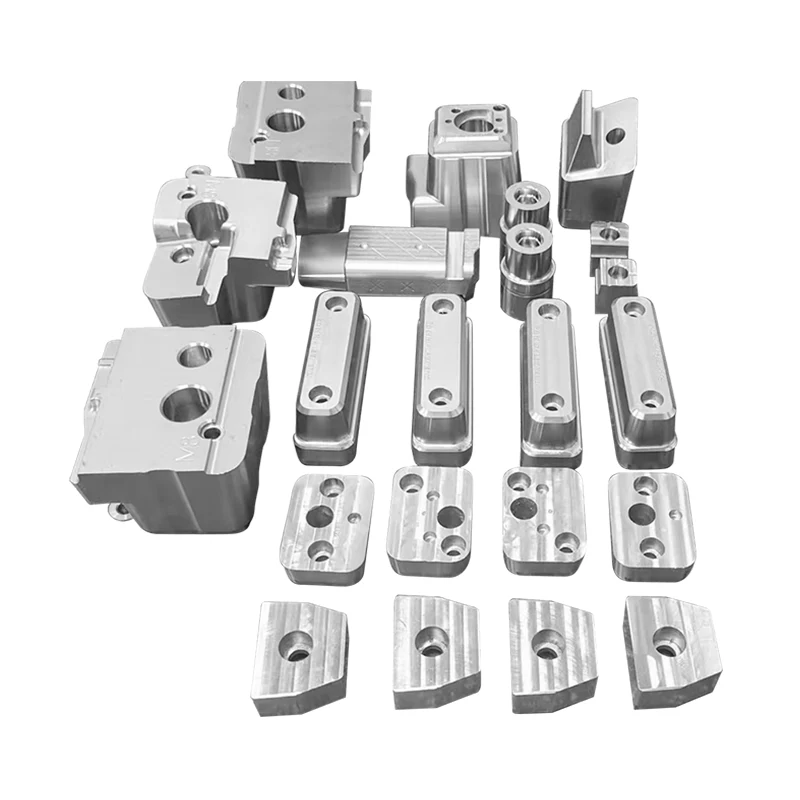

परमोल्डबर्गर मोल्ड उद्योग कंपनी लिमिटेड, हमारा कारखाना स्लाइड सहित सटीक मोल्ड घटकों और इंसर्ट के डिजाइन और निर्माण में माहिर है। हमारे पास ऑटोमोटिव, मेडिकल और उपभोक्ता इलेक्ट्रॉनिक्स उद्योगों में उपयोग किए जाने वाले जटिल सांचों के लिए स्लाइड बनाने का व्यापक अनुभव है। हमारी इंजीनियरिंग टीम यह सुनिश्चित करने के लिए मोल्ड डिजाइनरों के साथ मिलकर काम करती है कि स्लाइड तंत्र विशिष्ट भाग ज्यामिति और उत्पादन आवश्यकताओं के लिए अनुकूलित है।

2. जटिल सांचों में प्रयुक्त विभिन्न प्रकार की स्लाइडें क्या हैं?

जटिल सांचों में कई प्रकार की स्लाइडों का उपयोग किया जाता है, जिनमें से प्रत्येक अलग-अलग अनुप्रयोगों और भाग ज्यामिति के लिए उपयुक्त होती हैं। सबसे आम प्रकार हैं कैम पिन स्लाइड, हाइड्रोलिक स्लाइड, एंगल पिन स्लाइड और मैकेनिकल स्लाइड। कैम पिन स्लाइड सबसे सामान्य प्रकार है। यह मोल्ड खुलते ही स्लाइड को सक्रिय करने के लिए मोल्ड बेस में लगे एक कैम पिन का उपयोग करता है। जैसे ही मोल्ड प्लेटें अलग होती हैं, कैम पिन स्लाइड को पार्श्व में धकेलता है। हाइड्रोलिक स्लाइड स्लाइड को मोल्ड के उद्घाटन से स्वतंत्र रूप से स्थानांतरित करने के लिए हाइड्रोलिक सिलेंडर का उपयोग करती है। यह अधिक जटिल समय और अधिक बल की अनुमति देता है। एंगल पिन स्लाइड, मोल्ड खुलते ही स्लाइड को स्थानांतरित करने के लिए एक एंगल्ड पिन का उपयोग करती है, कैम पिन स्लाइड के समान लेकिन एक अलग ज्यामिति के साथ। यांत्रिक स्लाइड स्लाइड को स्थानांतरित करने के लिए एक लिंकेज या रैक-एंड-पिनियन तंत्र का उपयोग करती है। नीचे दी गई तालिका इन स्लाइड प्रकारों की तुलना करती है।

हमारे कारखाने में, हम स्लाइड ब्लॉक, स्लाइड रेल, कैम पिन और वियर प्लेट सहित सभी प्रकार की स्लाइड और उनके संबंधित घटकों का निर्माण करते हैं। हम यह सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री और सटीक मशीनिंग का उपयोग करते हैं कि हमारी स्लाइडें सुचारू और विश्वसनीय रूप से संचालित हों। हमारी इंजीनियरिंग टीम आपके विशिष्ट एप्लिकेशन के लिए उपयुक्त स्लाइड प्रकार की अनुशंसा कर सकती है।

3. स्लाइड मूवमेंट कैसे क्रियान्वित और समयबद्ध होता है?

एक जटिल साँचे की सफलता के लिए स्लाइड मूवमेंट की सक्रियता और समय महत्वपूर्ण हैं। स्लाइड को मोल्ड चक्र में सही समय पर चलना चाहिए: विरूपण का विरोध करने के लिए भाग के पर्याप्त रूप से ठंडा होने के बाद, लेकिन भाग के बाहर निकलने से पहले। यदि स्लाइड बहुत जल्दी चलती है, तो भाग विकृत या क्षतिग्रस्त हो सकता है। यदि यह बहुत देर से चलता है, तो भाग टूट सकता है या स्लाइड क्षतिग्रस्त हो सकती है। समय को कैम पिन की ज्यामिति या हाइड्रोलिक सिस्टम की प्रोग्रामिंग द्वारा नियंत्रित किया जाता है। कैम पिन स्लाइड के लिए, कैम पिन की लंबाई और कोण यह निर्धारित करते हैं कि स्लाइड कब चलना शुरू करती है और कितनी दूर तक जाती है। कैम पिन आमतौर पर मोल्ड के स्थिर आधे हिस्से में लगाया जाता है, और यह मोल्ड खुलते ही स्लाइड को जोड़ देता है। जैसे ही कैम पिन इसे धकेलता है, स्लाइड पार्श्व में गति करती है। नीचे दी गई तालिका स्लाइड मूवमेंट के लिए समय संबंधी विचारों का सारांश प्रस्तुत करती है।

मोल्डबर्गर मोल्ड इंडस्ट्री कंपनी लिमिटेड में, हमारी फैक्ट्री स्लाइड मूवमेंट के समय को डिजाइन और सत्यापित करने के लिए उन्नत सीएडी और सिमुलेशन सॉफ्टवेयर का उपयोग करती है। यह सुनिश्चित करने के लिए कि स्लाइड सही समय पर चलती है और अन्य मोल्ड घटकों के साथ कोई हस्तक्षेप नहीं है, हम पूरे मोल्ड चक्र का अनुकरण कर सकते हैं। हमारा सटीक विनिर्माण यह सुनिश्चित करता है कि कैम पिन और स्लाइड ब्लॉक उचित समय के लिए आवश्यक सटीक आयामों में बने हों।

4. कौन सी सामग्रियां और उपचार स्लाइड की स्थायित्व सुनिश्चित करते हैं?

किसी स्लाइड का स्थायित्व उसके निर्माण में प्रयुक्त सामग्री और उपचार पर निर्भर करता है। स्लाइड को इंजेक्शन मोल्डिंग के उच्च दबाव, बार-बार होने वाले आंदोलन के घर्षण और अपघर्षक प्लास्टिक पिघल के घिसाव का सामना करना होगा। स्लाइड और उनके घटकों के लिए सबसे आम सामग्री कठोर उपकरण स्टील हैं, जैसे कि P20, H13 और S7। ये स्टील्स उच्च शक्ति, क्रूरता और पहनने के प्रतिरोध का संयोजन प्रदान करते हैं। घर्षण को कम करने और जीवन का विस्तार करने के लिए फिसलने वाली सतहों को अक्सर लेपित या उपचारित किया जाता है। सामान्य उपचारों में नाइट्राइडिंग, क्रोम प्लेटिंग और टाइटेनियम नाइट्राइड (टीआईएन) या डायमंड-लाइक कार्बन (डीएलसी) जैसे पहनने-प्रतिरोधी कोटिंग्स का अनुप्रयोग शामिल है। नीचे दी गई तालिका हमारी स्लाइड्स में प्रयुक्त सामग्रियों और उपचारों का सारांश प्रस्तुत करती है।

हमारे कारखाने में, हम अपने सटीक मोल्ड घटकों और इंसर्ट के लिए केवल उच्च गुणवत्ता वाली सामग्री और उपचार का उपयोग करते हैं। हमारे पास नाइट्राइडिंग, क्रोम प्लेटिंग और कोटिंग अनुप्रयोगों को इन-हाउस करने के लिए उपकरण और विशेषज्ञता है। हम विभिन्न स्लाइड डिज़ाइनों के अनुरूप मानक और कस्टम वियर प्लेट और गाइड बुशिंग की एक श्रृंखला भी प्रदान करते हैं। हमारा लक्ष्य ऐसी स्लाइडें प्रदान करना है जो साँचे के जीवन के लिए विश्वसनीय रूप से संचालित हों।

5. कौन से डिज़ाइन सिद्धांत स्लाइड विफलता को रोकते हैं?

स्लाइड तंत्र के डिज़ाइन में इंजेक्शन मोल्डिंग प्रक्रिया की ताकतों, गति और पर्यावरण को ध्यान में रखना चाहिए। स्लाइड विफलता को रोकने के लिए कई डिज़ाइन सिद्धांत महत्वपूर्ण हैं। पहला है पर्याप्त मार्गदर्शन. स्लाइड को अपने पथ पर सटीकता के साथ निर्देशित किया जाना चाहिए। यह आम तौर पर गाइड रेल और वियर प्लेट के साथ हासिल किया जाता है। गाइड रेल को स्लाइड पर पार्श्व बलों का विरोध करने के लिए पर्याप्त कठोर होना चाहिए, और पहनने वाली प्लेटों को कम घर्षण वाली सतह प्रदान करनी चाहिए। दूसरा सिद्धांत उचित संरेखण है। स्लाइड को मोल्ड कैविटी और कोर के साथ संरेखित किया जाना चाहिए। गलत संरेखण के कारण भाग बंध सकता है, घिस सकता है और क्षति हो सकती है। तीसरा सिद्धांत पर्याप्त प्रीलोड है। खेल को खत्म करने के लिए स्लाइड को गाइड रेल के सामने पहले से लोड किया जाना चाहिए। यह सुनिश्चित करता है कि स्लाइड सुचारू रूप से और सटीक रूप से चलती है। चौथा सिद्धांत है प्रदूषण से सुरक्षा। स्लाइड तंत्र को प्लास्टिक फ्लैश, धूल और मलबे से संरक्षित किया जाना चाहिए। यह आमतौर पर सील या कवर के साथ हासिल किया जाता है। नीचे दी गई तालिका इन डिज़ाइन सिद्धांतों का सारांश प्रस्तुत करती है।

मोल्डबर्गर मोल्ड इंडस्ट्री कंपनी लिमिटेड में, हमारी फैक्ट्री हमारी स्लाइड्स और इंसर्ट के निर्माण में इन डिज़ाइन सिद्धांतों का पालन करती है। हम यह सुनिश्चित करने के लिए सटीक मशीनिंग का उपयोग करते हैं कि सभी घटक एक साथ सही ढंग से फिट हों। हम सुचारू, सटीक गति प्रदान करने के लिए उच्च गुणवत्ता वाली वियर प्लेट और गाइड रेल का उपयोग करते हैं। और हम तंत्र को संदूषण से बचाने के लिए सील और कवर शामिल करते हैं। हमारा लक्ष्य ऐसी स्लाइडें प्रदान करना है जो साँचे के जीवन के लिए विश्वसनीय रूप से संचालित हों।

6. कौन सी विशिष्टताएँ उच्च-गुणवत्ता वाले मोल्ड स्लाइड और इंसर्ट को परिभाषित करती हैं?

मोल्ड स्लाइड और इंसर्ट के लिए मुख्य विशिष्टताओं में सामग्री, कठोरता, आयामी सहनशीलता, सतह खत्म और कोटिंग शामिल हैं। नीचे दी गई तालिका हमारे सटीक मोल्ड घटकों और इंसर्ट के लिए विशिष्ट विशिष्टताओं का सारांश प्रदान करती है।

हमारे कारखाने में, हम इन विशिष्टताओं और अन्य को पूरा करने के लिए अपने सटीक मोल्ड घटकों और इंसर्ट का निर्माण करते हैं। हम आपकी विशिष्ट आवश्यकताओं के अनुरूप सामग्री, कठोरता और कोटिंग को अनुकूलित कर सकते हैं। हमारी गुणवत्ता नियंत्रण प्रणाली में आयामी निरीक्षण, कठोरता परीक्षण और सतह खत्म माप शामिल है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक घटक हमारे उच्च मानकों को पूरा करता है।

7. अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: किसी सांचे में स्लाइड और लिफ्टर के बीच क्या अंतर है?

उत्तर: एक स्लाइड भाग के किनारे पर अंडरकट्स बनाने के लिए, मोल्ड खोलने की दिशा के लंबवत, पार्श्व में चलती है। एक लिफ्टर एक कोण पर चलता है, आमतौर पर हिस्से के अंदर अंडरकट्स बनाने या इजेक्शन में सहायता करने के लिए। दोनों ऐसी विशेषताएं बनाने के तंत्र हैं जिन्हें सरल सीधी खींच के साथ ढाला नहीं जा सकता है, लेकिन वे अलग-अलग दिशाओं में काम करते हैं और विभिन्न ज्यामिति के लिए उपयोग किए जाते हैं।

प्रश्न 2: मैं किसी स्लाइड के लिए आवश्यक स्ट्रोक का निर्धारण कैसे करूँ?

उत्तर: स्लाइड के लिए आवश्यक स्ट्रोक अंडरकट की गहराई और सुरक्षा मार्जिन द्वारा निर्धारित किया जाता है। भाग के बाहर निकलने से पहले अंडरकट को पूरी तरह से साफ करने के लिए स्लाइड को काफी दूर तक पीछे हटना चाहिए। एक सामान्य नियम के रूप में, स्ट्रोक अंडरकट गहराई से कम से कम 5-10 मिमी अधिक होना चाहिए। सटीक स्ट्रोक भाग की ज्यामिति और मोल्ड डिज़ाइन पर निर्भर करता है। हमारी इंजीनियरिंग टीम आपके विशिष्ट एप्लिकेशन के लिए आवश्यक स्ट्रोक की गणना करने में आपकी सहायता कर सकती है।

प्रश्न 3: स्लाइड के पकड़ने या बाँधने का क्या कारण है?

उत्तर: एक स्लाइड कई कारणों से पकड़ या बंध सकती है: अपर्याप्त स्नेहन, प्लास्टिक फ्लैश या मलबे से संदूषण, स्लाइड या गाइड रेल का गलत संरेखण, अपर्याप्त प्रीलोड, या गाइड रेल का घिसना और प्लेट का घिस जाना। सफाई और चिकनाई सहित नियमित रखरखाव, जब्ती की अधिकांश समस्याओं को रोका जा सकता है। यदि कोई स्लाइड बंध जाती है, तो आगे उपयोग करने से पहले इसे अलग किया जाना चाहिए, निरीक्षण किया जाना चाहिए और मरम्मत की जानी चाहिए।

प्रश्न 4: मोल्ड स्लाइड्स का रखरखाव कितनी बार किया जाना चाहिए?

उत्तर: उत्पादन की मात्रा और ढाली जाने वाली सामग्री के आधार पर, मोल्ड स्लाइडों का नियमित अंतराल पर निरीक्षण और रखरखाव किया जाना चाहिए। एक सामान्य दिशानिर्देश के रूप में, प्रत्येक 10,000-50,000 चक्रों के बाद स्लाइडों का निरीक्षण किया जाना चाहिए। निरीक्षण में घिसाव की जांच करना, संरेखण की पुष्टि करना और फिसलने वाली सतहों को चिकनाई देना शामिल होना चाहिए। निवारक रखरखाव स्लाइड के जीवन को बढ़ा सकता है और अप्रत्याशित डाउनटाइम को रोक सकता है।

प्रश्न 5: क्या स्लाइड्स को मौजूदा सांचे में दोबारा लगाया जा सकता है?

उत्तर: कुछ मामलों में, स्लाइड्स को मौजूदा सांचे में दोबारा लगाया जा सकता है, लेकिन यह एक जटिल प्रक्रिया है जिसके लिए सावधानीपूर्वक इंजीनियरिंग की आवश्यकता होती है। मोल्ड में स्लाइड तंत्र के लिए पर्याप्त जगह होनी चाहिए, और कैम पिन या हाइड्रोलिक सिलेंडर को समायोजित करने के लिए मोल्ड बेस को संशोधित किया जाना चाहिए। शुरुआत से ही स्लाइड को मोल्ड में डिज़ाइन करने की तुलना में रेट्रोफिटिंग अक्सर अधिक महंगी और समय लेने वाली होती है। हमारी इंजीनियरिंग टीम आपके सांचे का मूल्यांकन कर सकती है और सलाह दे सकती है कि रेट्रोफिटिंग संभव है या नहीं।

8. निष्कर्ष

स्लाइड्स अंडरकट्स, साइड होल, थ्रेड्स और अन्य विशेषताओं वाले हिस्सों के उत्पादन को सक्षम करके जटिल मोल्ड आंदोलन में एक महत्वपूर्ण भूमिका निभाते हैं जिन्हें एक साधारण खुले और बंद मोल्ड के साथ ढाला नहीं जा सकता है। वे सटीक तंत्र हैं जिन्हें उच्चतम मानकों पर डिजाइन, निर्मित और बनाए रखा जाना चाहिए। उनके निर्माण में उपयोग की जाने वाली सामग्री, उपचार और डिज़ाइन सिद्धांत उनकी विश्वसनीयता और उनके जीवन को निर्धारित करते हैं। मोल्डबर्गर मोल्ड इंडस्ट्री कंपनी लिमिटेड में, हमारी फैक्ट्री स्लाइड, स्लाइड ब्लॉक, कैम पिन और वियर प्लेट सहित सटीक मोल्ड घटकों और इंसर्ट के निर्माण में माहिर है। हमारे पास उच्च गुणवत्ता वाले घटकों का उत्पादन करने के लिए विशेषज्ञता और उपकरण हैं जो सबसे अधिक मांग वाली आवश्यकताओं को पूरा करते हैं। हमारी इंजीनियरिंग टीम यह सुनिश्चित करने के लिए हमारे ग्राहकों के साथ मिलकर काम करती है कि प्रत्येक घटक उनके विशिष्ट अनुप्रयोग के लिए अनुकूलित है।

चाहे आप एक नया साँचा डिज़ाइन कर रहे हों या किसी मौजूदा का रखरखाव कर रहे हों, हम आपको अपनी आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करने के लिए आमंत्रित करते हैं। हम नमूने, तकनीकी डेटा और डिज़ाइन सहायता प्रदान कर सकते हैं। गुणवत्ता और ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता ने हमें दुनिया भर में मोल्ड निर्माताओं और मोल्डर्स के लिए एक विश्वसनीय भागीदार बना दिया है।

मोल्डबर्गर मोल्ड इंडस्ट्री कंपनी लिमिटेड से आज ही संपर्क करेंआपकी सटीक मोल्ड घटकों और इंसर्ट आवश्यकताओं पर चर्चा करने और यह पता लगाने के लिए कि हमारी स्लाइड्स आपके जटिल मोल्डों के प्रदर्शन और विश्वसनीयता को कैसे बेहतर बना सकती हैं।
