इजेक्टर पिन और इजेक्टर स्लीव मोल्डिंग परिशुद्धता और उत्पादकता में कैसे सुधार करते हैं?

प्लास्टिक इंजेक्शन मोल्डिंग और डाई कास्टिंग की दुनिया में,इजेक्टर पिन और इजेक्टर स्लीव्सएक महत्वपूर्ण लेकिन अक्सर नजरअंदाज की गई भूमिका निभाएं। वे छोटे, फिर भी आवश्यक घटक हैं जो शीतलन और जमने की प्रक्रिया पूरी होने के बाद ढले हुए हिस्से को गुहा से बाहर धकेलने के लिए जिम्मेदार होते हैं। इन घटकों के बिना, चिकनी और कुशल मोल्ड इजेक्शन लगभग असंभव होगा।

एकइजेक्टर पिनएक पतली बेलनाकार छड़ है जो गुहा से ढले हुए उत्पाद को मुक्त करने के लिए प्रत्यक्ष बल लगाती है। इसे इजेक्शन चक्र के दौरान दोहराव वाली गति, अत्यधिक तापमान और दबाव का सामना करने के लिए सटीक रूप से इंजीनियर किया गया है। दूसरी ओर, इजेक्टर स्लीव, जिसे स्लीव इजेक्टर के रूप में भी जाना जाता है, एक खोखले बेलनाकार घटक के रूप में कार्य करता है जो अधिक संतुलित और समान रिलीज प्रदान करता है, खासकर कोर या अंडरकट्स वाले हिस्सों के लिए। यह एक पिन या कोर शाफ्ट को घेरकर ढले हुए हिस्से को समान रूप से धकेलता है।

दोनों घटकों को असाधारण परिशुद्धता के साथ निर्मित किया जाता है क्योंकि छोटी-छोटी आयामी त्रुटियां भी मोल्ड क्षति, सतह दोष या मोल्ड किए गए उत्पाद में विरूपण का कारण बन सकती हैं। इस कारण से, निर्माता इष्टतम कठोरता, पहनने के प्रतिरोध और संक्षारण प्रतिरोध को प्राप्त करने के लिए उच्च-ग्रेड टूल स्टील्स, कठोर मिश्र धातु या स्टेनलेस सामग्री का उपयोग करते हैं।

इजेक्टर पिन और स्लीव्स के लिए विशिष्ट विशिष्टताओं और सामग्री मापदंडों का पेशेवर अवलोकन नीचे दिया गया है:

इन घटकों की गुणवत्ता सीधे चक्र समय, सतह खत्म और मोल्ड जीवनकाल को प्रभावित करती है। जब ठीक से डिजाइन और स्थापित किया जाता है, तो इजेक्टर पिन और स्लीव्स सुचारू डिमोल्डिंग, कम डाउनटाइम और विस्तारित टूल जीवन को सक्षम करते हैं।

इंजेक्शन मोल्डिंग में इजेक्टर पिन और स्लीव्स क्यों महत्वपूर्ण हैं?

किसी भी इंजेक्शन मोल्डिंग सिस्टम की दक्षता बहुत हद तक मोल्ड की विरूपण या चिपके बिना तैयार भागों को छोड़ने की क्षमता पर निर्भर करती है। इस चरण में इजेक्टर पिन और स्लीव्स प्रमुख खिलाड़ी हैं। यहां बताया गया है कि उनकी भूमिका अपरिहार्य क्यों है:

1. सटीक इजेक्शन: वे लगातार इजेक्शन बल सुनिश्चित करते हैं, ढले हुए हिस्से पर तनाव को कम करते हैं और विकृति या दरार को रोकते हैं।

2. सतह की अखंडता: उचित रूप से संरेखित इजेक्टर पिन सतह पर खरोंच या निशान को रोकते हैं, उत्पाद की सौंदर्य और संरचनात्मक गुणवत्ता को संरक्षित करते हैं।

3. चक्र समय में कमी: स्मूथ इजेक्शन मोल्ड टर्नओवर को तेज करता है, जिससे निर्माताओं को कम समय में अधिक भागों का उत्पादन करने की अनुमति मिलती है।

4. रखरखाव दक्षता: उच्च गुणवत्ता वाले इजेक्टर घटक मोल्ड गुहा पर घिसाव को कम करते हैं, रखरखाव की आवृत्ति और लागत को कम करते हैं।

5. तापमान प्रतिरोध: चूंकि इजेक्टर सिस्टम उच्च ताप और दबाव में काम करते हैं, SKD61 और H13 जैसी सामग्रियां कठोर परिस्थितियों में भी आयामी स्थिरता सुनिश्चित करती हैं।

खराब ढंग से डिज़ाइन किया गया या गलत संरेखित इजेक्टर सिस्टम कई उत्पादन समस्याओं का कारण बन सकता है जैसे अधूरा इजेक्शन, सतह पर डेंट, या यहां तक ​​कि मोल्ड क्षति भी। इसलिए, इजेक्टर घटकों के सही प्रकार, सामग्री और आयाम का चयन करना महत्वपूर्ण है।

इजेक्टर स्लीव्स बेलनाकार या कोर-आधारित भागों के लिए विशेष रूप से महत्वपूर्ण हैं, क्योंकि वे इजेक्शन बल को समान रूप से वितरित करते हैं। इससे आंतरिक तनाव कम होता है और चिपकने से बचाव होता है। सटीक-मशीनीकृत इजेक्टर पिन को टिकाऊ इजेक्टर स्लीव्स के साथ मिलाने से एक सहक्रियात्मक प्रणाली बनती है जो दक्षता और विश्वसनीयता दोनों को बढ़ाती है।

इसके अलावा, तकनीकी प्रगति ने लेपित इजेक्टर पिन (जैसे कि TiN, TiCN, या DLC कोटिंग्स) पेश किए हैं जो पहनने के प्रतिरोध को बढ़ाते हैं और घर्षण को कम करते हैं। इसका मतलब है लंबे समय तक सेवा जीवन, कम स्नेहन आवश्यकताएं और न्यूनतम रखरखाव डाउनटाइम।

बड़े पैमाने पर उत्पादन वातावरण में, ये कारक लगातार गुणवत्ता नियंत्रण और उच्च लाभ मार्जिन में योगदान करते हैं। जो निर्माता अपने इजेक्टर सिस्टम को समझते हैं और अनुकूलित करते हैं, वे मोल्ड प्रदर्शन और उत्पाद स्थिरता में निर्णायक प्रतिस्पर्धात्मक बढ़त हासिल करते हैं।

अपने आवेदन के लिए सही इजेक्टर पिन और इजेक्टर स्लीव कैसे चुनें

सही इजेक्टर पिन और इजेक्टर स्लीव संयोजन का चयन विभिन्न इंजीनियरिंग और परिचालन कारकों पर निर्भर करता है। निर्माताओं को सूचित निर्णय लेने में मदद करने के लिए नीचे एक व्यावहारिक मार्गदर्शिका दी गई है:

(1) मोल्ड डिज़ाइन और उत्पाद ज्यामिति निर्धारित करें

ढले हुए हिस्से के आकार, आकार और दीवार की मोटाई का विश्लेषण करें। पतले या नाजुक घटकों को छोटे, उच्च परिशुद्धता वाले इजेक्टर पिन की आवश्यकता होती है, जबकि मोटे, बेलनाकार, या कोर-केंद्रित हिस्से इजेक्टर स्लीव्स के साथ बेहतर प्रदर्शन करते हैं।

(2) सामग्री अनुकूलता

बेदखलदार सामग्री को ढाले जाने वाले राल या धातु से मिलाएं। उच्च तापमान वाले इंजीनियरिंग प्लास्टिक (जैसे PEEK, PPS, या PA66) के लिए, हीट-ट्रीटेड H13 या SKD61 इजेक्टर घटक आदर्श हैं।

(3) सतह कोटिंग और फिनिश

सतह कोटिंग से प्रदर्शन में सुधार हो सकता है और घर्षण कम हो सकता है। उदाहरण के लिए:

• TiN कोटिंग: कठोरता और संक्षारण प्रतिरोध को बढ़ाती है।

• डीएलसी कोटिंग: घर्षण को कम करती है और उपकरण का जीवन बढ़ाती है।

• नाइट्राइडिंग: लागत प्रभावी कठोरता सुधार प्रदान करता है।

(4) आयामी सटीकता और सहनशीलता

सुनिश्चित करें कि इजेक्टर पिन आस्तीन और मोल्ड प्लेट के भीतर पूरी तरह से फिट बैठता है। यहां तक ​​कि थोड़ा सा गलत संरेखण भी झुकने, चिपकने या टूटने का कारण बन सकता है। उच्च-प्रदर्शन वाले सांचों के लिए माइक्रोन-स्तरीय सहनशीलता के साथ सटीक निर्माण आवश्यक है।

(5) रखरखाव और प्रतिस्थापन आवृत्ति

ऐसे डिज़ाइन चुनें जो आसान रखरखाव की अनुमति दें। कुछ उन्नत सिस्टम मॉड्यूलर इजेक्टर असेंबली का उपयोग करते हैं, जिससे पूरे मोल्ड को अलग किए बिना घिसे हुए पिन या स्लीव्स को तुरंत बदलने की अनुमति मिलती है।

जब इन तत्वों को अनुकूलित किया जाता है, तो परिणाम कम रुकावटों और बेहतर भाग गुणवत्ता के साथ अधिक स्थिर और कुशल उत्पादन लाइन होता है।

अक्सर पूछे जाने वाले प्रश्न और अंतिम जानकारी: दीर्घायु और प्रदर्शन को बनाए रखना

Q1: इजेक्टर पिन और स्लीव्स को कितनी बार बदला जाना चाहिए?
प्रत्येक 100,000 से 200,000 चक्रों के बाद इजेक्टर पिन और स्लीव्स का निरीक्षण किया जाना चाहिए, जो उत्पादन वातावरण और ढली हुई सामग्री पर निर्भर करता है। उच्च घिसाव की स्थिति या अपघर्षक रेजिन के लिए अधिक लगातार रखरखाव की आवश्यकता हो सकती है। सतह की खराबी या मोल्ड क्षति को रोकने के लिए दृश्यमान घिसाव, मलिनकिरण, या झुकने पर प्रतिस्थापन आवश्यक है।

Q2: इजेक्टर पिन के चिपकने या टूटने का क्या कारण है?
चिपकना आमतौर पर खराब संरेखण, राल निर्माण, या अपर्याप्त स्नेहन के कारण होता है। दूसरी ओर, टूटना अक्सर अत्यधिक इजेक्शन बल या गलत स्थापना गहराई के कारण होता है। नियमित सफाई, सटीक फिटिंग और उचित थर्मल नियंत्रण इनमें से अधिकांश समस्याओं को रोक सकता है।

इजेक्टर पिन और स्लीव्स को बनाए रखने में अवशेषों को साफ करना, स्प्रिंग तनाव की जांच करना और जंग या जब्ती से बचने के लिए उचित स्नेहन सुनिश्चित करना शामिल है। उच्च मात्रा वाले विनिर्माण में, स्वचालित स्नेहन और कोटिंग प्रणालियाँ दक्षता और दीर्घायु के लिए मानक बन रही हैं।

मुडेबाओ इजेक्टर पिन और इजेक्टर स्लीव क्यों चुनें

मुडेबाओवैश्विक मोल्ड निर्माताओं के लिए सटीक इजेक्टर पिन और स्लीव्स के एक विश्वसनीय निर्माता के रूप में प्रतिष्ठा बनाई है। उन्नत सीएनसी ग्राइंडिंग तकनीक, वैक्यूम हीट ट्रीटमेंट और सख्त गुणवत्ता निरीक्षण के साथ, मुडेबाओ सुनिश्चित करता है कि प्रत्येक घटक कठोरता, सटीकता और प्रदर्शन के लिए अंतरराष्ट्रीय मानकों को पूरा करता है।

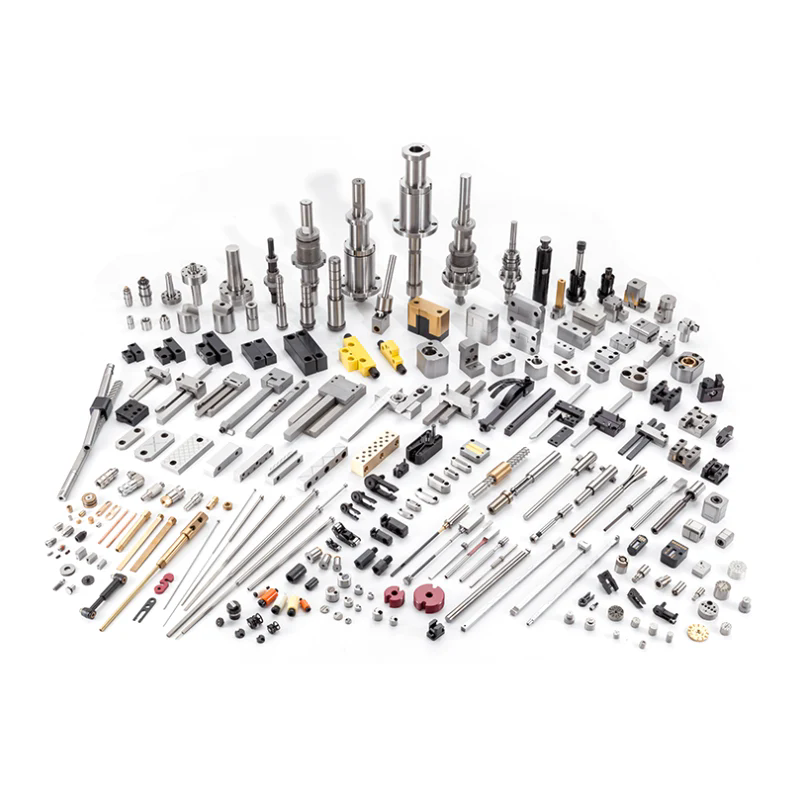

हमारे इजेक्टर पिन और स्लीव्स SKH51, SKD61 और H13 सहित विभिन्न आकारों और सामग्रियों में उपलब्ध हैं, जो प्लास्टिक इंजेक्शन और डाई-कास्टिंग अनुप्रयोगों दोनों के लिए सही अनुकूलता सुनिश्चित करते हैं। प्रत्येक उत्पाद कठोर आयामी और कठोरता परीक्षण से गुजरता है, जो अत्यधिक कामकाजी परिस्थितियों में भी विश्वसनीयता की गारंटी देता है।

मुडेबाओ को चुनने का अर्थ है स्थायित्व, स्थिरता और इंजीनियरिंग उत्कृष्टता को चुनना। हमारी समर्पित तकनीकी टीम पूर्ण अनुकूलन सेवाएँ प्रदान करती है - प्रोटोटाइप डिज़ाइन से लेकर उत्पादन अनुकूलन तक - ग्राहकों को डाउनटाइम कम करने और बेहतर मोल्डिंग परिणाम प्राप्त करने में मदद करती है।

यदि आप उच्च परिशुद्धता, लंबे समय तक चलने वाले इजेक्टर पिन और इजेक्टर स्लीव्स की तलाश में हैं,हमसे संपर्क करेंआज अपनी आवश्यकताओं पर चर्चा करने के लिए। मुडेबाओ ऐसे अनुरूप समाधान प्रदान करने के लिए तैयार है जो आपके सटीक विनिर्देशों को पूरा करते हैं और आपको उच्चतम स्तर की मोल्डिंग सटीकता और दक्षता प्राप्त करने में मदद करते हैं।
